Hva er de 4 typene jernbanefiskplater?

Hvorfor er det trygt å bruke rail fishplate?

Ta for eksempel indisk fiskeplate, minimum strekkstyrke for 1 stykke fiskeplate er 5.58-6.51 t/cm2 og 20 % forlengelse. Fishplate ble designet for å ha samme styrke som stålskinneseksjon. Ett stykke skinneseksjon utgjør omtrent 55 % av skinneseksjonene, så 2 stykker fiskeplate er sterkere enn stålskinneprofil.

GNEE er en profesjonell produsent som tilbyr høykvalitets jernbanefester, inkludert fiskeplater, skinneklips, jernbanepigger og noen andre festemidler. Vårt firma eksporterer til 200 land og regioner og får godt omdømme. Vi produserer hovedsakelig følgende typer fisketallerkener, vanlige fisketallerkener, jogglet fisketallerkener og kompromissfiskplater, isolerende fisketallerkener.

1, felles fiskeplate

Vi tilbyr 4 eller 6 hulls skinnefiskeplater som passer til 60 kg, UIC, 54 kg UIC, 52 kg UIC, 52 kg, 90A, 90R, 80A, 80'O', 88'O', 75R, 60R, 115 RE , 132 RE, 50R skinner, etc.

Felles jernbanefiskeplater kan deles inn i fire hull og seks hull. Materialene til jernbanefiskplater kan deles inn i nodulært støpejern, Q235 rullestål, smistål og så videre. Generelt bruker produksjon av jernbanefiskplater middels karbonstål og høykarbonstål som råmateriale. I tillegg kan vi også produsere kompositt jernbanefiskeplate, støpejerns jernbanefiskeplateskinneskjøt og støpt ståljernbanefiskeplate.

Vanlig sporfiskplate er den vanligste typen, som er mye brukt i ulike typer skinner. Den er vanligvis laget av middels karbonstål og høykarbonstål. Og det er to typer vanlige fisketallerkener, fire hulls normale fisketallerkener og seks hulls normale fisketallerkener. Fiskeplaten i jernbanespor brukes sammen med fiskebolten. Fiskebolten trenger gjennom det elliptiske hullet, og fremspringet i enden av bolten faller sammen med det elliptiske hullet, og spiller rollen som feste. Den vanlige fiskeplaten har den enkleste strukturen blant alle slags, som brukes mye i jernbanesporene.

Fiskeplater brukes i jernbanespor

2, Jogglet fisketallerken

Jogged rail fiskeplatebrukes under vedlikehold av skinneskjøter eller nødreparasjoner, den har unik form for å gi plass til sveising av stålskinner med defekte. For det meste brukt i sømløse stålskinner, er det en nødvendig del for å holde skinneskjøter trygge når det er skjult fare.

Jogglet fisketallerken er en annen type fisketallerken som har samme funksjon som vanlig fisketallerken. Den jogglede fisketallerkenen er forskjellig i form fra en vanlig fisketallerken. det er en spesiell smidd fiskeplate som inkluderer en fiskeplate og en buleseksjon i midten. Den jogglede fiskeplaten kan effektivt klemme og reparere den sveisede stålskinnen, slik at toget kan passere gjennom jernbanesporet trygt. Den har egenskapene til å følge skinnedeformasjon, et bredt spekter av bruksområder, praktisk vedlikehold, holdbarhet, enkel installasjon og utmerket tretthetsmotstand. Det kan redusere virkningen av hjul på skinneskjøter, øke kontinuiteten i langsgående deformasjon av skinneskjøter, og forbedre flatheten til tog som passerer gjennom.

Dette produktet er en spesialsmidd fiskeplate. Den er egnet for midlertidig reparasjon av sprukne sveisede skinneskjøter med klemmemontering for å passe til ulike skinneseksjoner. Brukt som nødklemme, jogged fiskeplate muliggjør rask og midlertidig reparasjon, og tillater fortsatte bevegelser gjennom seksjonen med redusert linehastighet. AGICOs produksjonskapasitet kan imøtekomme din akutte bestilling på kort tid.

Jogged Rail Fishplate

3, kompromiss fiskeplater

Kompromissskinne fiskeplater brukes til å koble sammen unormale skinner, som har to separate deler - ett stykke installert på utsiden av skinner, et annet installert på innsiden av skinner. Kompromiss jernbane fiskeplater er spesialdesignet for jevnt å matche målehodet på to skinner, ett sett kompromiss jernbane fiskeplater består av fire stenger.

Kompromissskjøtstang og tilhørende skinnefester har brede bruksområder i jernbanelinjene, som for eksempel forbindelse mellom sporveksel og hovedsporlinje, andre typer jernbaneforbindelser. Vanligvis brukes kompromissskjøtestang på 50 kg og 60 kg, 43 kg og 50 kg skinneskinner.

FELLES FJELLESTENGER TILGJENGELIG HOS GNEE

KOMPROMISER LEGGESTENGER TILGJENGELIG HOS GNEE

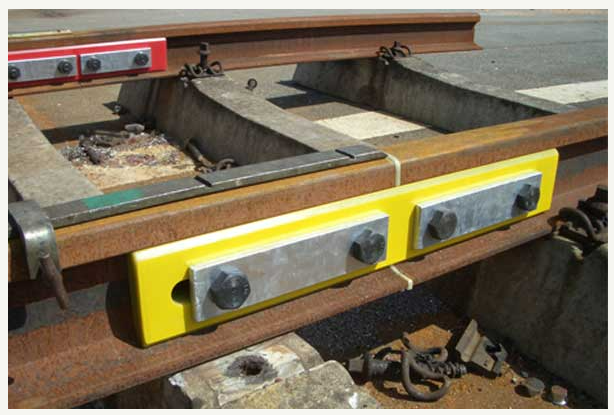

4, Isolert jernbanefiskplate

Vi kan også levere isolert jernbanefiskeplate. Som navnet er isolerte jernbaneskjøter laget av isolasjonsmateriale, en ny type høyfast komposittbanemateriale. Den har egenskapene til korrosjonsbestandig, rustbeskyttelse, ultrafiolettsikker, ikke-ledende og ikke-magnetisk. Dessuten er isolert jernbanefiskeplate et herdeplastmateriale og kan ikke bearbeides, så det er innbruddssikkert.

De isolerte skinneskjøtene er boltede skinneskjøter som inneholder limte isolasjonsmaterialer viklet rundt hver kontaktflate for å isolere dem elektrisk. De isolerte skinnefiskplatene er alle laget av isolasjonsmaterialer. De fleste av de isolerte sporfiskeplatene er laget av komposittmaterialer med høy styrke. De har egenskapene til korrosjonsmotstand, rustmotstand, UV-motstand, ikke-ledende ytelse og ikke-magnetisk ytelse. I tillegg skal de være laget av et termoherdende materiale og kan ikke behandles to ganger. Så de er ikke redde for tyveri.

Typer av de isolerte skinneskjøtene

Typen av de isolerte skinneskjøtene kan møte forskjellige stålskinner:

A. Bybane: 8 kg, 12 kg, 15 kg, 18 kg, 22 kg, 24 kg, 30 kg

B. Tung skinne: 38 kg, 43 kg, 50 kg, 60 kg, 75 kg

C. Løfteskinne skrå skjøt: 43 kg, 50 kg, 70 kg, 80 kg, 100 kg, 120 kg

Modell og teoretisk vekt av de isolerte skinneskjøtene

9KG refererer til 0.81kg; 12 kg refererer til 1,39 kg; 15 kg refererer til 2,20 kg; 22KG refererer til 3,80 kg; 30 kg refererer til 5,54 kg.

Isolert jernbanefiskeplate
